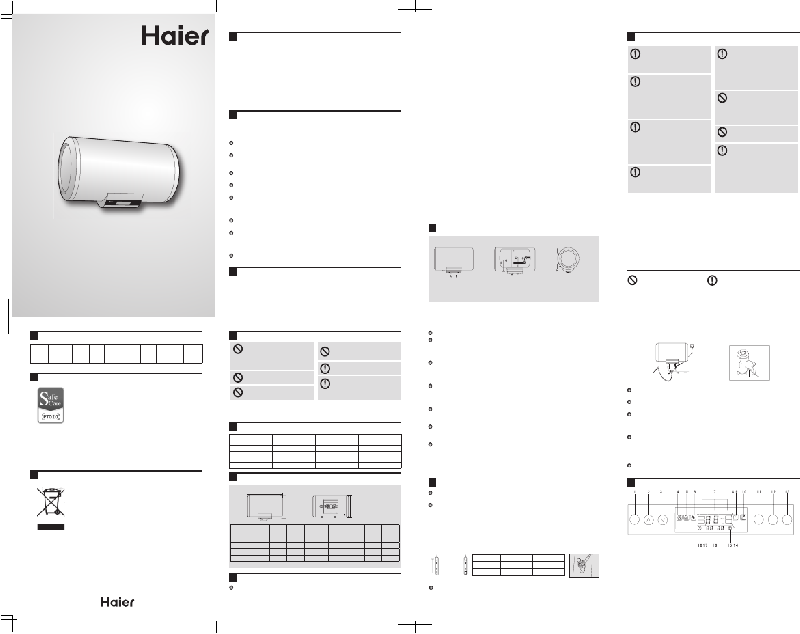

Haier FCD-JTHMG80-III Operation instruction manual - Page 1
1
Haier FCD-JTHMG80-III Operation instruction manual - Page 2
2
0040500901
vc
4 5
1 2
6
3
FCD-JTHMG50-III(E)
FCD-JTHMG60-III(E)
FCD-JTHMG80-III(E)
FCD-JTHMG100-III(E)
Le morse d'argentLe morse d'argent
Le morse d'argent
Le chauffe-eau électrique ménager de Haier
Veuillez lire attentivement ce manuel avant
l'utilisation
Veuillez conserver le manuel pour toute référence
ultérieure
Cher client,
Nous vous remercions d'avoir choisi le chau e-eau de Haier.
Le produit de Haier a une bonne qualité et un bon fonctionnement. Pour faciliter votre utilisation,
lisez attentivement le manuel d'utilisation, et suivez les instructions. Conservez-le bien après la
référence.
« Le service international d'étoile » vous accompagne toujours. Si vous avez n'importe quel
problème, contactez le Service Après-vente local. Nous somme toujours à votre disposition. Merci
encore une fois pour votre choix.
En raison de la modification du produit, il se peut que votre chauffe-eau acquis ne soit pas
exactement pareil à celui décrit dans ce manuel. Nous nous excusons par avance.
Le logo présent symbolise exclusivement « l'expert de précaution de
sécurité » de la société de chau e-eau de Haier qui adopte la technologie
brevetée. En assurant votre sécurité lors du bain, il surveille toujours
l'électricité de la prise de terre chez vous. Par exemple, l'allumage de
l'indicateur signifie que la prise de terre dans votre foyer est déjà électrisé
(le fil de terre connecte mal la terre et est électrisé). En ce cas, il faut
cesser immédiatement l'utilisation et débrancher la prise. En même
temps, ne touchez pas de caisse des appareils électriques, et contactez
immédiatement le Service après-vente et la société de biens et services
immobiliers pour que l'électricien qualifié effectue la vérification du
système, jusqu'à ce que l'indicateur s'éteigne.
« L'expert de précaution de sécurité » sera le gardien pour la sécurité de
l'utilisation de l'électricité chez vous.
Le symbole du
chau e-eau
sécurisé de Haier
Le symbole signifie que ce produit usé ne peut pas être traité ensemble
avec d'autres objets ménagers usés. Pour éviter toute dommage envers la
santé humaine et l'environnement provoqué par le produit jeté, défaut de
gestion, nous avons responsabilité de recycler les ressources de matériels
autant que possible. Profitez du système de recyclage ou contactez le
prestataire de votre achat pour traiter l'électroménager usé. Il peut vous
aider à le recycler avec sécurité.
Avant la mise en service
Before Usage
L'expert de précaution de sécurité
Before Usage
Le traitement correct des produits usés
Avertissement particuliers
L'appareil doit être installé par les personnels du Service Après-vente de notre société ou par
les techniciens désignés. Il sera accroché au mur.
Assurez que les fils de connexion au dos de l'appareil sont assez solides avant l'installation.
Avec une perceuse à percussion, percez quatre trous de 12 mm de diamètre et de 65 mm de
profondeur au mur où l'appareil sera accroché, selon la dimension montrée dans la figure II.
Insérez les gonds gon és et les boulons gon és aux trous et fixez-les. Elevez le chau e-eau
et faites envelopper les gonds et les boulons par le support d'accrochage au mur. Installez
par ordre les rondelles plates, les fils de connexion au dos de l'appareil et les écrous (voir la
figure III). Vissez les écrous et vérifiez si c'est assez solide. Installez les accessoires en faisant
référence à la figure IV, comme la valve de sécurité et le tuyau de décharge selon. Etanchez
les joints avec les rubans crus pour éviter la fuite d'eau.
sortante dans les endroits d'usage d'eau. Remplissez la partie intérieure et vérifiez si les
tuyaux d'eau ont le problème de fuite d'eau. Si l'eau fuit, li faute les rejoindre.
Pour la facilité de l'installation et du démontage de l'appareil, nous vous conseillons d'installer
les vis mobiles G1/2" dans les places convenables des tuyaux d'eau etrante et d'eau sortante.
Fixez la place d'alimentation d'eau et joignez relativement les tuyaux d'eau etrante et d'eau
Note : Vous ne lâchez vos mains qu'après avoir assurez que le support est sûrement accroché
au mur pour éviter la chute de l'appareil et les dommages corporel et matériel.
La valve de sécurité doit être connectée dans le tuyau d'eau entrante. Il faut vérifier le sens
après l'installation. Le sens correct : la  èche à la valve s'oriente vers le chau e-eau.
Vissez un bout du tuyau de décharge dans le trou de dépressurisation de la valve de sécurité.
Vous pouvez couper ou rallonger le tuyau de décharge selon votre besoin. Connectez l'autre
bout du tuyau dans l'ouverture de l'égout pour éviter d'éclabousser l'intérieur du foyer. Pour
la sécurité, il faut installer le tuyau de décharge d'une façon penchée et vers le bas.
En raison de la dilatation à la chaleur, une petite quantité d'eau fuirait du tuyau de décharge
connecté avec le trou de dépressurisation. La valve de sécurité doit être installée vers le bas et
dans un environnement sans gelée blanche. Au cours de l'utilisation, il faut vérifier la valve de
sécurité une fois par mois. La méthode : basculez la manette de la valve de la sécurité. Si l'eau
fuit, la valve fonctionne normalement. Sinon, il faut contactez le Service Après-vente local.
Nettoyez périodiquement les sédiments et les crasses dans le trou de dépressurisation pour
éviter de le boucher.
1. Touches de paramètres
2. Touche pour augmenter la température et
les chi res de l'horloge
3. Touche pour diminuer la température et
les chi res de l'horloge
4. Symbole d'échau ement immédiat
5.
Symbole de préservation de la chaleur modérée
6. Symbole d'électricité de nuit
7. Zone indicatrice de puissance
d'échau ement
8. Symbole d'échau ement
9. Symbole de réservation
10. Symbole de fonction intellectuelle
11. Touche de mode
12. Touche de sélections de puissance
13. Touche marche/arrêt
14. Symbole de préservation de la chaleur
16. Affichage de l'horloge
17.
Affichage des températures définie et réelle
18. Symbole de réservation 1
Méthode d'installation
Pour assurer tout utilisation correcte et la sécurité, notre société vous avertis solennellement
qu'il faut contacter le fournisseur certifié désigné par la société de Haier pour l'installation. Notre
société n'assume aucune responsabilté de l'installation incorrecte de votre chau e-eau.
Débranchez le courant avant tout entretient et toute réparation du chau e-eau. Il n'est réglé
et réparé que par les professionnels qualifiés.
Avant le branchement, assurez que l'appareil est rempli d'eau. Sinon, le chauffe-tube
tomberait en panne. Assurez que la prise est conforme aux normes locaux et peut être mise à
la terre. Il est interdit d'utiliser le chau e-eau sans la mise à la terre.
Votre chauffe-eau est équipé d'une valve de sécurité. Il est interdit de la déplacer et de
boucher son ouverture pour assurer votre sécurité.
L'eau chaude dont la température est plus de 50°C pourrait causer la brûlure. Prenez la
douche ou faites le lavage après avoir mélangé l'eau chaude et l'eau froide.
Lorsque la température est inférieure à 0 °C, les tuyaux seraient gelés et endommagés, ce qui
ferait fonctionner mal l'appareil. Il faut donc protéger l'appareil en lâchant l'eau du réservoir.
Si vous n'utilisez pas le chauffe-eau pendant plus d'un mois, lâchez l'eau du réservoir et
débranchez la prise.
Si l'appareil est gravement mouillé, faites-le vérifier par les techniciens qualifiés agréés par
notre société avant l'utilisation ultérieure.
L'eau chaude dans l'appareil n'est pas potable. Il y aura du tartre dans le réservoir après
une longue période d'utilisations. En même temps, la qualité d'eau change à cause du
vieillissement des tuyaux d'eau. Rincez le riz ou les légumes avec l'eau propre après le(s) avoir
lavé(s) avec l'eau dans le contenant de l'appareil.
N'entreposez pas les matériaux facilement inflammables, comme l'essence, à proximité du
chau e-eau. Sinon, les dangers tel que l'incendie se produiraient.
2
3
4
5
6
7
8
Présentation de l'apparance et des pièces
A : Robinet d'eau chaude B : Robinet d'eau froide C : Chau e-tube
D : Corps de chau e émaillé E : Tuyau d'eau entrante F : Tuyau d'eau sortante
G : Bâton en magnésium H : Support d'accrochage au mur
Elévation Ecorché Vue de côté
Consignes de sécurité
Vérifiez le compteur d'électricité. Le
diamètre de fils doit conforme au
courant déterminé du chau e-eau.
Le cas échéant, faites-le vérifier par
l'électricien qualifié.
N'utilisez pas de fil ou de prise de
courant abîtné(é), ni d'électroménager
avec la prise détendue. Sinon, les
incidences comme la commotion
électrique, le court-circuit et l'incendie
se produiraient. Assurez que la prise
de courant et la prise de l'appareil
peuvent être connectés étroitement.
L'appareil installé, il faut brancher
la prise après l'avoir rempli d'eau
pour la première utilisation. Si vous
branchez la prise sans l'eau remplie,
le chau e-tube serait endommagé à
cause de la surchau e. Les enfants ne
prennent la touche qu'en suivant les
introductions des adultes.
Si l'appareil ne s'utilise pas depuis
longtemps dans les régions froides en
hiver, soulevez la manette de la valve
de sécurité et lâchez l'eau pour éviter
d'endommager l'appareil à cause du gel.
Votre chau e-eau doit être alimenté
par la source de courant alternatif
à 230V/50Hz. Utilisez la prise
indépendante et mettez-la à la terre
(il est interdit d'utiliser la prise
multiple). Essuyez souvent la partie
métallique de la prise de courant pour
éviter toute incidence, tel que
La prise de courant doit être placée
dans un endroit sec et hors l'arrosage de
l'eau. Ne branchez ou débranchez pas
la prise avec les mains mouillées. Sinon,
les incidences comme la commotion
électrique, la blessure se produiraient.
N'orientez pas la pomme d'arrosoir vers
les gens lorsque vous ouvrez ou fermez
les robinets d'eau, afin d'éviter la brûlure.
Si le fil de courant de l'appareil est
endommagé, faites changer de fil
spécial (fourni par la manufacture)
par des personnels du Service Après-
vente. L'appareil n'est démonté et
réparé que par les techniciens qualifiés
de réparation. N'entreposez pas de
matériaux facilement in ammables à
proximité de l'appareil.
La température d'eau affichée sur l'écran est celle d'eau près du point de sondage. La
température d'eau sortante est généralement supérieure à celle affichée. Lâchez les eaux froides
avant l'utilisation, et puis réglez la température d'eau dont vous avez besoin, de sorte d'éviter
toute brûlure. Au cours de l'utilisation, la température d'eau affichée est également celle d'eau
près du point de sondage, mais n'est pas la température réel d'eau. Ne lâchez pas directement les
eaux chaudes.
Le produit profite de la technique brevetée du "mur anti-électricité" de notre société. A la
condition de la connexion normale du courant civil, sa technique de filtrage vous assure la
sécurité d'utilisation, même si la prise de terre est électrisée à cause de la mise par défaut à la
terre du courant civil. Si vous sentez le courant perceptible, débranchez la prise et faites-le vérifier
par les personnels du Service Après-vente local. Il est interdit de démonter l'appareil vous-même.
Interdit ! Suivez les instructions !
Explications des signes
Ne déposez pas l'appareil dans un
endroit trop froid et facilement gélif. En
cas du gel, le contenant et la tuyauterie
seront crevés, si bien que labrûlure et la
fuite d'eau seraient causées.
N'installez pas l'appareil à terre.
N'installez pas l'appareil dans un
endroit impossible de décharger d'eau.
N'installez pas l'appareil à l'extérieur
du foyer.
Accrochez l'appareil sur un mur solide.
Sj un tuyau de décharge est utilisé,
il doit être joint dans un bout d'un
égout pour éviter d'éclabousser
l'intérieur du foyer.
Environnement d'installation
La tuyauterie accessoire de l'appareil fait partie du produit du « mur anti-électricité ». Il est
interdit de les démonter à votre guise. Notre société n'assume aucune responsabilité de
dommage causé par tout usage abusif.
Paramètres de technologie
Le voltage déterminé La puissance La tension déterminé Le niveau hydrofuge
230V~,50Hz 850W/1300W/2150W 0.75MPa IPX4
La dimension Le poids La contenance
La tension d'eau
courante
voir la figure I voir la figure I voir la figure I 0.05MPa au minimum
Les dimensions
Note : les paramètres (sauf la température) ci-dessus ne di èrent pas plus de ±10%.
Elévation Vue de dessus
I. La décharge de crasse
(Figure I)
Type
Contenance
Poids net
Température
déterminée
a1 b1 c1 d1
FCD-JTHMG50-III(E) 50L 22kg 75 °C 671mm 442mm 100mm 410mm
FCD-JTHMG60-III(E) 60L 25kg 75 °C 765mm 442mm 100mm 410mm
FCD-JTHMG80-III(E) 80L 29kg 75 °C 876mm 479mm 100mm 450mm
FCD-JTHMG100-III(E) 100L 34kg 75 °C 1052mm 479mm 100mm 450mm
A
B
d1
l
b1
a1
c1
Assurez que la tension d'eau courante n'est pas moins de 0.05MPa.
L'appareil doit être installé à l'intérieur du foyer où la température est plus de 0 °C, les tuyaux
installés intensivement. L'endroit d'usage d'eau chaude ne doit pas être loin du robinet d'eau
chaude. Si la distance dépasse 8 mètres, il faut e ectuer le traitement de préservation de la
chaleur envers les tuyaux d'eau chaude pour réduire la perte de la chaleur.
Le mur où le chau e-eau est accroché doit être solide. Il doit être en mesure de supporter le
poids 2 fois plus lourd que celui de l'appareil rempli d'eau. Si le mur n'est pas porteur ou se
fait avec les briques creuses, il faut prendre les mesures de sécurité, comme l'installation d'un
support, l'utilisation de vis traversant le mur et l'installation de dosses.
Le chau e-eau doit installé dans un endroit favorable à l'utilisation et à la maintenance, et où il y
a la prise de terre. La fuite d'eau, dans le réservoir ou dans les tuyaux, ne doit pas détruire d'autres
installations à proximité ou en bas. N'installez par l'appareil au dessus du siège de toilette, du
baignoire, du lavabo et du chambranle pour éviter les sens d'étou ement et d'insécurité.
La prise de courant de l'appareil doit être déposée dans un endroit sec et hors l'arrosage
d'eau, pour éviter d'influer le fonctionnement de l'appareil. (Il est préférable d'équiper
l'appareil d'une boîte hydrofuge.)
Les tuyaux d'eau entrante et d'eau sortante ne doivent pas connectés à l'inverse. La valve de
sécurité doit être installée dans une place désignée. Il est interdit de la déplacer. Son trou de
dépressurisation ne peut pas être isolé de l'air. Il est interdit de le boucher.
Pour votre sécurité, le chau e-eau doit être alimenté par la prise de courant indépendante
(il est interdit d'utiliser la prise multiple) qui est sûrement mise à la terre. Sa qualité doit être
conforme aux normes locaux. Vérifiez si la ligne de feu et la ligne de zéro sont connectées à
l'inverse, avec un déceleur de tension. Après avoir assuré que le corps de chau e est rempli
d'eau, que les joint n'ont pas de problème de fuite d'eau et que la prise est conforme aux
normes locaux, vous pouvez brancher l'appareil et faire échau er l'eau.
Before Usage
Fiche d'emballage
Nom de
pièces
Chau e-eau
électrique
Valve de
sécurité
Boulon
gon é
Gond
gon é
Manuel
d'utilisation
Batterie
Télécommande
Tuyau de
décharge
Quantité 1 1 2 2
12 1 1
L1
L2
La contenance 50L 60L 80L 100L
L1 230mm 300mm 282mm 370mm
L2 240mm 240mm 240mm 240mm
Sortie
d'eau
chaude
Pomme d'arr osoir
valve
mixte
connexion du turaude décharge
valve de sécurité
entrée d'eaufroide
Caractéristiques du produit
La haute technique scientifique
L'appareil est complètement contrôlé par l'ordinateur. Sur l'écran d'affichage, la température
réelle d'eau, la température définie, l'horloge et l'état de travail s'affichent.
En cas de panne, le courant est automatiquement coupé. Le code de panne s'affiche sur l'écran.
1
La fonction d'échau ement intellectuel montre une conception plus humaine.
La sécurité
Les éléments électrothermaux de haute gamme importés sont résistants à la chaleur et à
l'érosion, et plus solides. La commande  oue sont en mesure d'e ectuer la protection contre
la surchau e, la protection du corps de chau e contre la surpression et la protection contre
la
fuite électrique. Votre chau e-eau possède la conception brevetée du « mur anti-électricité »
et
la fonction de « l'indication de surveillance de l'électrisation de la prise de terre ». Il sera votre
gardien de sécurité d'utilisation électrique dans votre foyer.
La résistance
La caisse ayant un beau look et une résistance forte a été traitée particulièrement.
Le corps de chau e se fait avec la technologie d'émaillage au trois niveaux. Sa qualité est meilleure.
L'économie d'énergie
Le polyuréthanne monobloc est moussant, ce qui aide à préserver la chaleur et à économiser
l'électricité. Vous pouvez définir préalablement deux di érents temps d'utilisation de l'eau
afin de faciliter l'économie d'énergie, la commutation de puissance aux trois niveaux. Les
bâtons haut et bas d'échau ement peuvent s'échau er aux di érents niveaux. Vous pouvez
économiser l'énergie tant en été qu'en hiver.
Vous pouvez choisir entre les fonctions de l'électricité de nuit et de préservation de la chaleur modérée.
Les facilités d'utilisation
Vous pouvez e ectuer le réglage de la température d'eau de 35 °C à 75 °C. Le décalage est de 1 °C.
Vous pouvez régler la température d'eau sortante de la température d'eau entrante à 75 °C.
La mémoire en cas de débranchement
La conception brevetée du panneau informatique permet à l'appareil de conserver
l'information définie avant le débranchement. Il entre directement en état de travail défini
antérieurement après le branchement.
Multiples fonctions
La structure close permet d'alimenter l'eau dans plusieurs endroits, comme dans les
sanitaires, dans la cuisine. (L'eau sortante n'est pas potable.)
L'installation horizontale permet à économiser l'espace. Vous pouvez
choisir entre la commande en appareil et la télécommande
Votre chau e-eau acquis est un produit modifié de série. Utilisez-le en suivant les introductions.
Présentation du panneau de commande
Set
Mode
Power
On/Off
HEATING
KEEPING
SET
ACTUAL
850W
2150W
1300W
* Veuillez voir l'objet réel pour l'apparence, la couleur ou le dessin du chau e-eau.
Précautions sur l'installation
Il faut laisser un espace lors de l'installation pour faciliter la future maintenance. Si l'appareil
est incrusté dans un plateau d'agrafage, le plateau doit être mobile pour qu'on puissent
démonter l'habillage plastique pendant la réparation.
(Figure II) (Figure III)
(Figure IV) (Figure V)
